自動車ラリーに改造の試み-ストラットタワーのカーボン貼り剛性アップ〜ラジエーター取り付けブラケット接着。
アルミ・金属接着剤でエポキシCFRPで剛性アップ&補強〜接着剤で各種チューンナップ--特集トップ頁

自動車ラリーに改造の試み、接着剤・エポキシカーボンFRPで剛性アップ&補強〜接着剤で各種チューンナップ--特集トップ頁

結果は、・・2008年2月23日・・FRP補強その後・・特集サイトにて　http://blenny2.info/rally_k/index080224.html
カーボンCFRPをたたいて、音の確認・・検査棒にて打検査/動画ムービー頁へ　2008.2.23

2006年5月GWの作業記録写真集・・1-87頁アルバム　2006年10月11日UP
http://blenny.ddo.jp/frp_rally_k0605/87photo-680p/Source/Thumb1.html

2006年10月28-29日　FRP,CFRPコーティング仕上げ・FRP検査　1-230頁　各230頁-3種類サイズ・・690頁
http://blenny.ddo.jp/frp_cating_epoxy150806102829/frp_cfrp680pweb/frp_Source/Thumb1.html
http://blenny.ddo.jp/frp_cating_epoxy150806102829/frp_cfrp1200pweb/frp_Source/Thumb1.html
http://blenny.ddo.jp/frp_cating_epoxy150806102829/frp_cfrp1600pweb/frp_Source/Thumb1.html

　用途・使用目的

　品番・品名・呼称

　使用箇所・備考など

肉盛り・接着

GM-8300

接着

GM-5520

FRP製作・積層・車体接着

GM-6800

コーティング

GM-1508 どんぐりコロコロ-No.8

フロアー用プライマー

GM-1508系、プライマー1か他検討中

フロアー用トップ&ライニング

GM-2580系アイボリー予定検討中

　ラリーK氏より、今回の車の改造に対しての、評価&コメント・・2006年10月頃まで予定・・

　わだち-轍-にハンドルが取られるのだが・・

　狙ったところにハンドルが・・

　すると、欧州車みたいに180キロ出しても・・

　安全を守り・・

　すべて、タイムに集約できるのか・・

　2006年10月 中旬・・ラリーK氏単独で、もう片方のFRP補強作業完了とのこと
　で、最終コーティング仕上げに・・開発コード名 どんぐりコロコロ-No.8 GM-1508を塗布することとなった。　

2006年 10月28日・29日実施予定。

FRPの浮きや接着状態を確認するため・・どうしようか??・・打検で・・たたいて、音で・・状態確認できないか
打検は・・それはそれは・・スクレーパーやドライバーなどで、たたいて・・音を聞いたり、日常的に・無意識にすることもある。

今回は・・もうすこし、力を入れて・・専用の打検棒を入手して・・FRP接着官能検査の・・標準化をこころみる。
(打検棒)・・日本缶詰協会 取扱検査器具　http://www.jca-can.or.jp/honbu/guide/testtool/testtool_d.htm#4

　2006年7月初旬・・サイトを閲覧したご様子の方から・・電話が入る
　「これだけ、食い付いてくる方は・・久々!!!」・・いいですね・・突撃の強さ、インパクトのある質問!!!

ラリー車の改造を見たんですが・・FRPで?型は?直貼りで?　使っているエポキシって

ブレニーさんのは・・どこが違うんですか?
オールドタイマーにも出てましたよね。

**の製作だと、型製作反転とか、**ですよね。

たまごの殻・・内外の補強ですか!!　タワーバーの取りつけ部分の補強は確かに・・
FRPの強度って、あんなに枚数いるんですか・・ポリエステルのFRPとエポキシのFRPの違いって・・

ご面談、名刺交換もしたいのですが・・

・・「ごめんなさい」・・小生、誰とも基本的に、TS/テクニカルサービス、ご面談は致しません。

・・材料開発担当ですので、小生がご面談をお願いした方以外と、ご面談はいたしません。

・・技術的にもくわしい・・販売元・・アルテクノ社へTEL03-3844-4411・・ご一報下さい。
・・カーボンも同社ルートで、オーソライズしていますので・・。

・・小生、お会いする方は・・国民金融公庫と銀行担当者、経理担当会社、外注・協力企業さん各位。

・・販売元のアルテクノ社、各販社・販売店に呼びつけられて、出張面談する程度です。(笑)
・・法人、個人の方問わず、ご面談は基本的に、ご容赦頂いています。

・・お話は、いくらでも、わかる範囲で、お電話であれば、承ります。

・・結局、お話の意図・趣旨は・・何なんでしょう??

バイアスのカーボンって・・見たことないですよね。
私もエポキシ、試したいのですが、クロスも売ってるんですか・・

まだまだ・・・つづく、ご様子・・

「これだけ、食い付いてくる方は、久々!!」傍若無人も愉快、突撃の強さ、インパクトのある質問!!!・・いいですね!!!

「はじめまして。*****と申します。

私、************です。現在趣味で、自動車ラリーに参加しており、今回自分の車のボディ補強および補剛パーツを作成しようと考えております。

今回御社のホームページを見せていただき、接着剤の適用をトライしてみたくメイルいたしました。以下のような使用法を考えた場合どの接着剤が適しているでしょうか？

以下、ご相談内容の詳細が・・・続く」

丁度、2005年--今年も8月お盆の時期、う〜ん・・返事をどうしようか。・・いろいろ考え、迷う・・なかなか、返事が書けなかったが・・・。

プリントアウトして、メールを読み返していた。不思議なもので、メールの行間や背景が見えてくる様な問い合わせだった。

面白そうだ!!!・・結論!!

はい、ホームページ只今3000頁を超えたところ、1万頁以上のサイトにしようと思ってもいますので、ラリー改造頁で100頁はやりたい!!

資料提供とサイトUPしてOKであれば・・・小生の方こそ・・是非!!!・・・逆に、申し入れ!!!

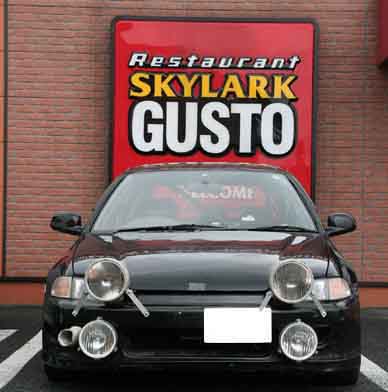

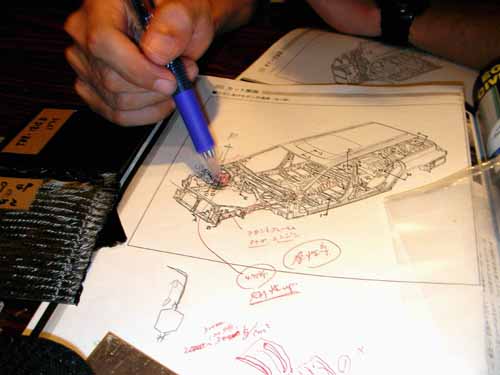

2005年8月19日・・ファミレス・ガストで、PM9時頃まで、段取り&諸々の改造打ち合わせ・・おおよそ、自動車の改造に対してのロジカルなレクチャーも

う〜ん・・・連絡の感触と初対面の印象バッチリ!!でした。まるで、学生同時の旧知の友人にも似て・・。

実施項目は、取りあえず、以下、2件にて予定・・・。

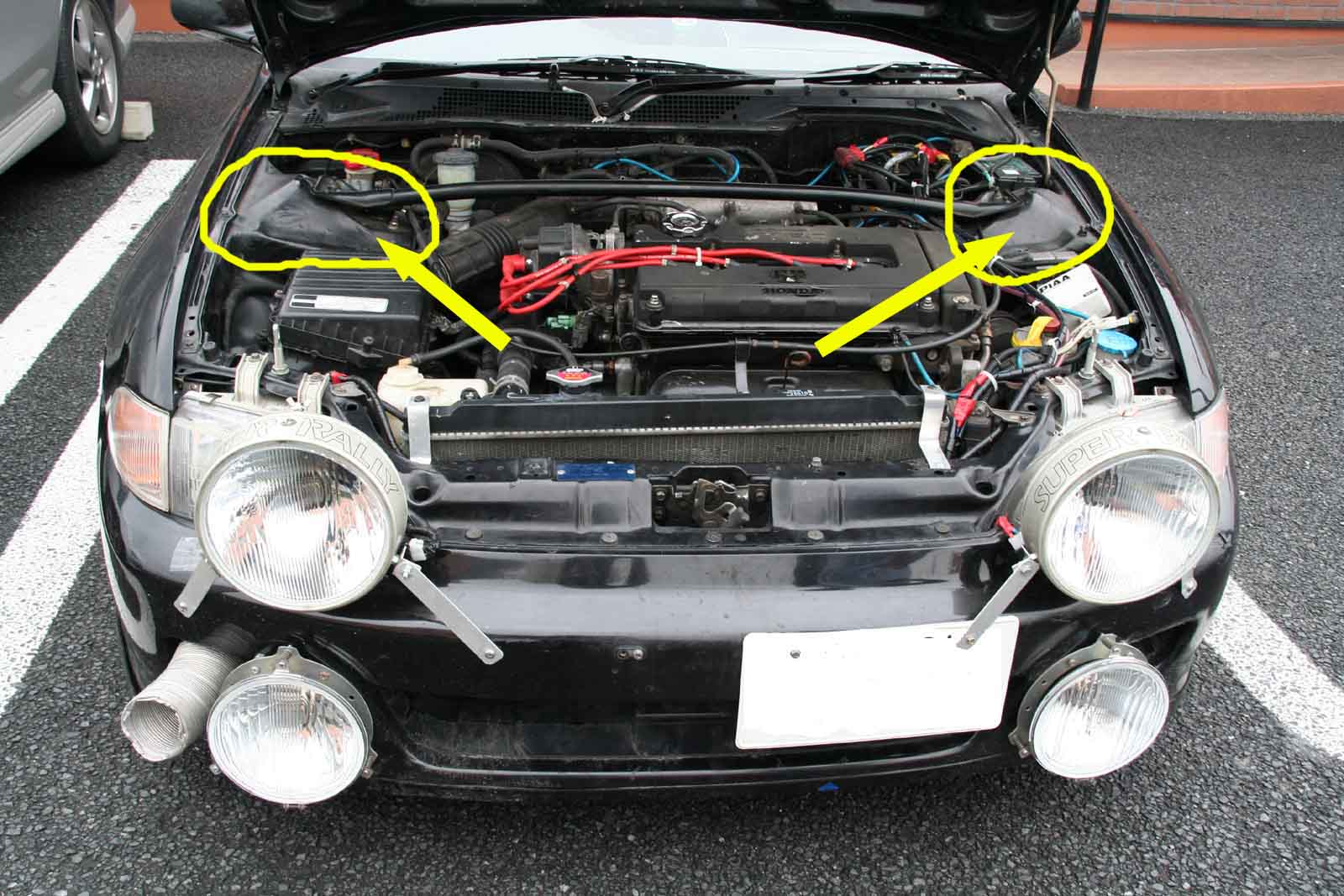

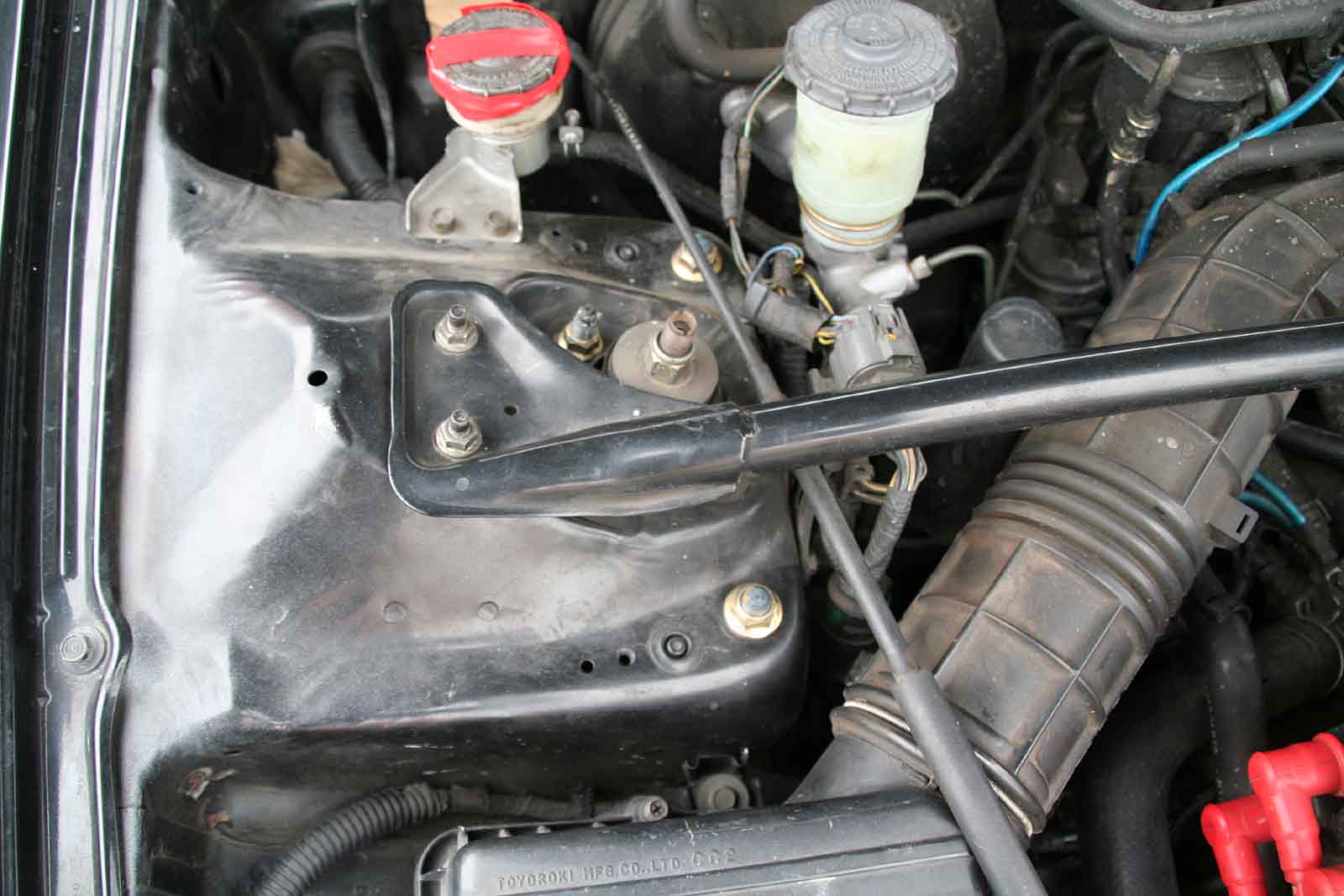

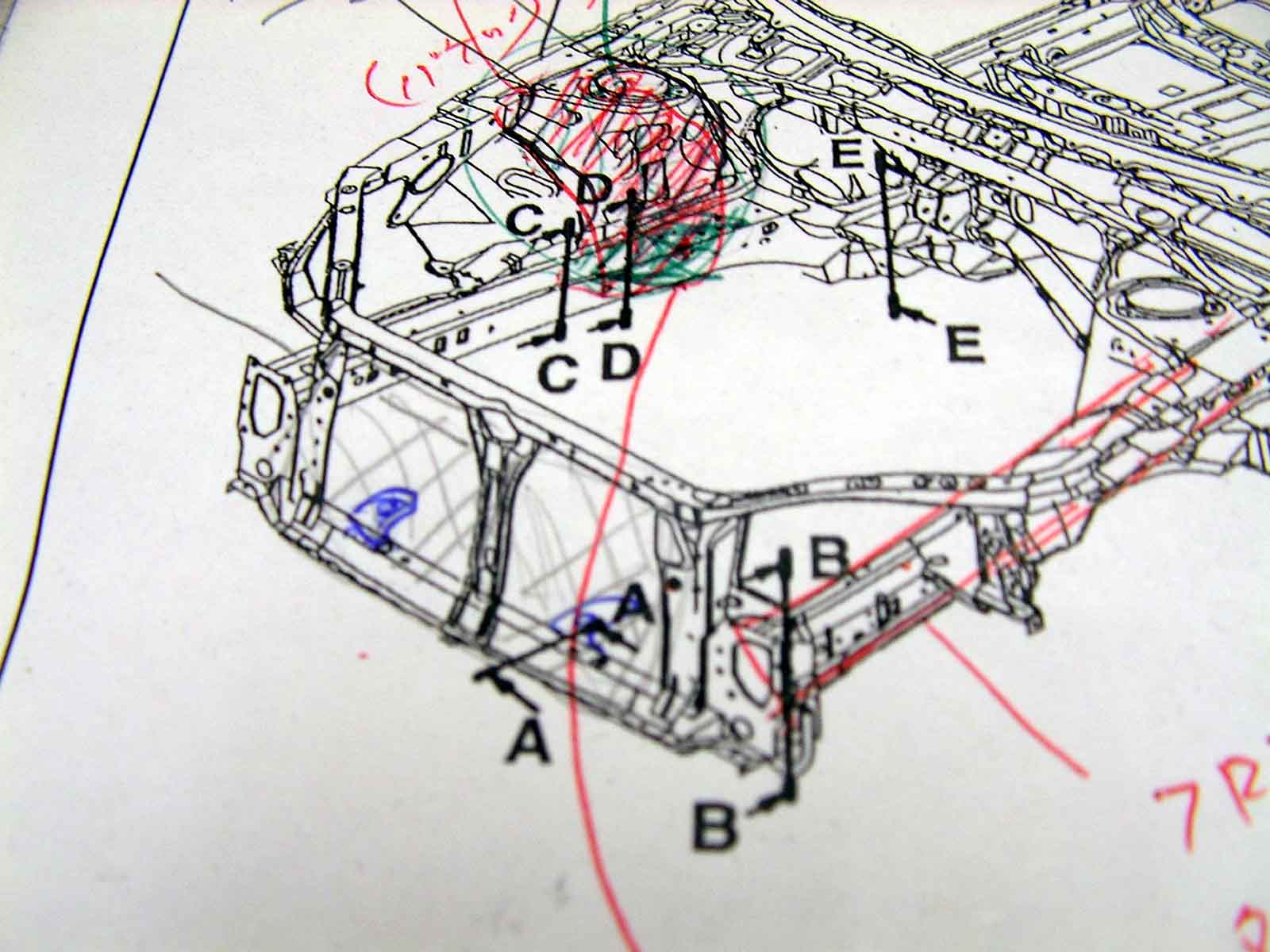

ダンパー取り付け部のストラットタワーの剛性をカーボンFRPでアップ・・ストラットタワーバーの設置ではなく板金本体の剛性アップを
特殊バイアス織りのカーボンクロスと高性能FRP用エポキシ樹脂にて改造・チューンナップ

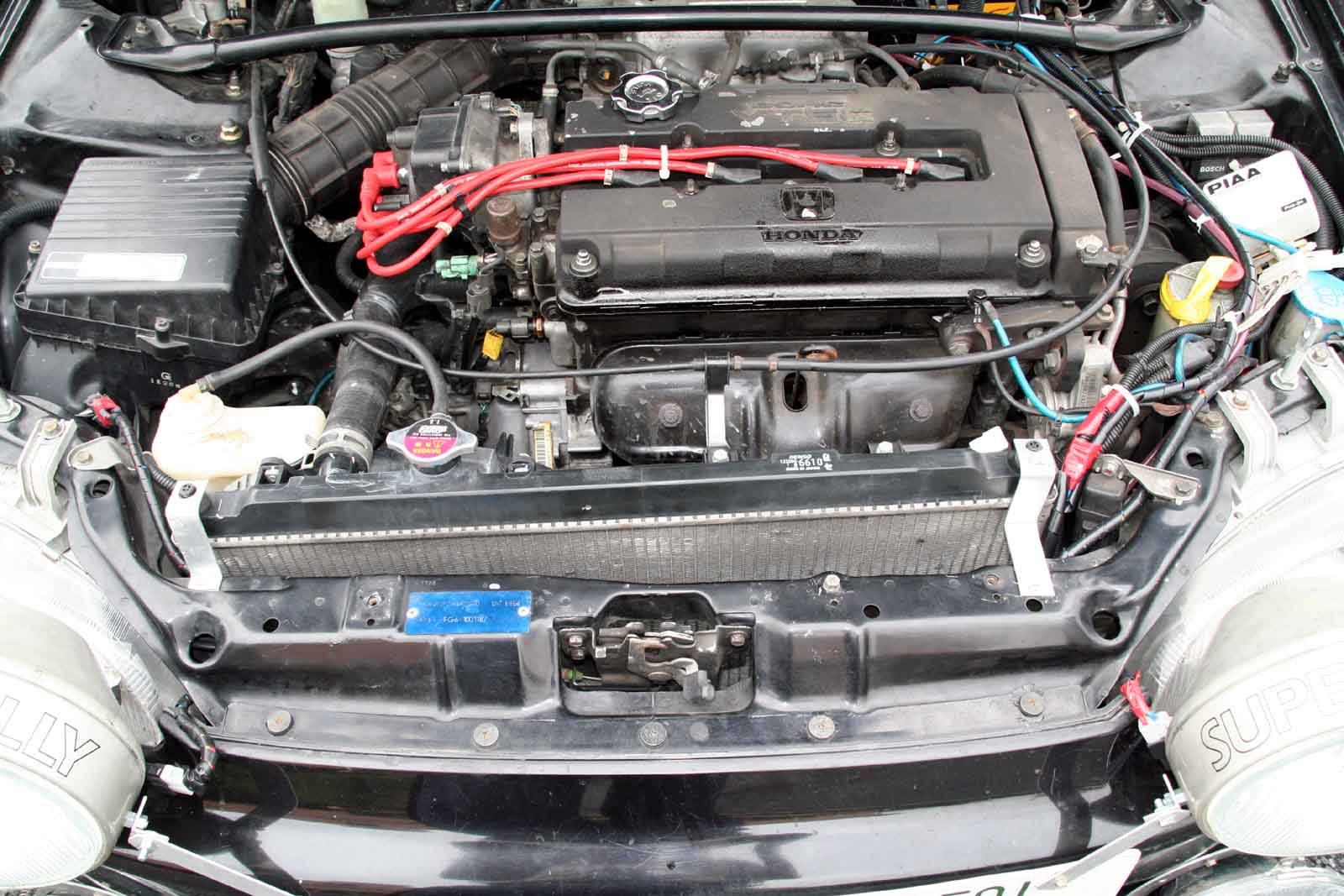

ラジエーター増設のフレームパーツ・ブラケット接着固定等々・・

このご相談を受けてから、断片的・聞きかじり情報を少しずつ入ってくる。
　ストラットタワー部分を補剛したクルマは数十台程度で、モンスターマシンらしい。1000万円をも超えているとも・・。
　使用検討の特殊バイアス織りカーボンは・・あるクルマのなどで、その機能性評価されて、使われたらしい・・。

剛性アップには、なじみ深いのは、ピッチ系のカーボンクロス・・撚りが掛かり、エポキシ樹脂のなじみも良く
曲面にもヤーン自体が比較的反発しない。

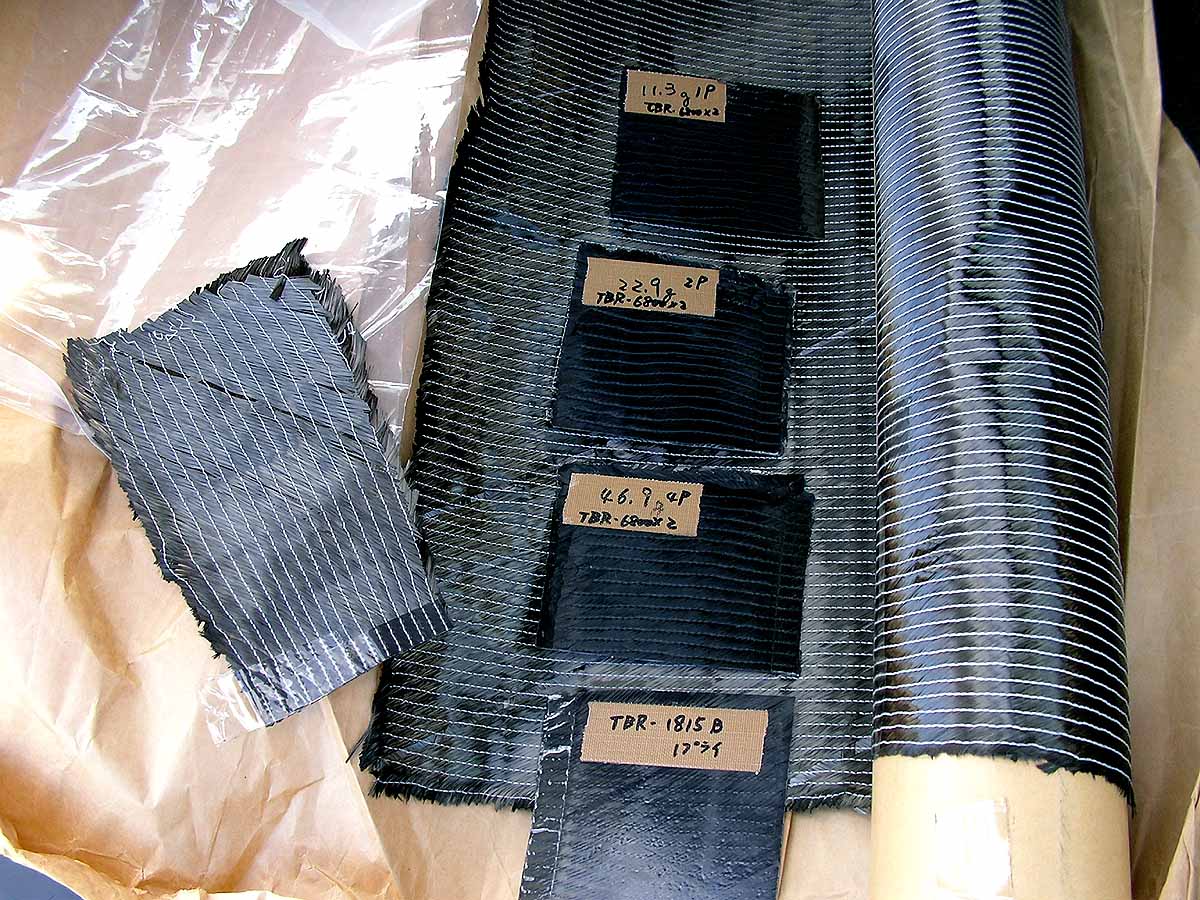

・・・が・・今回は、国内に1台しか無いと言う・・織機での新タイプのカーボンクロス・・

この新タイプのカーボンクロスは、ヤーン自体はロービング調のストレートタイプ(PAN系?)で、1枚のカーボンクロスだが
1枚で・・2枚分の効果が期待出来るというもの

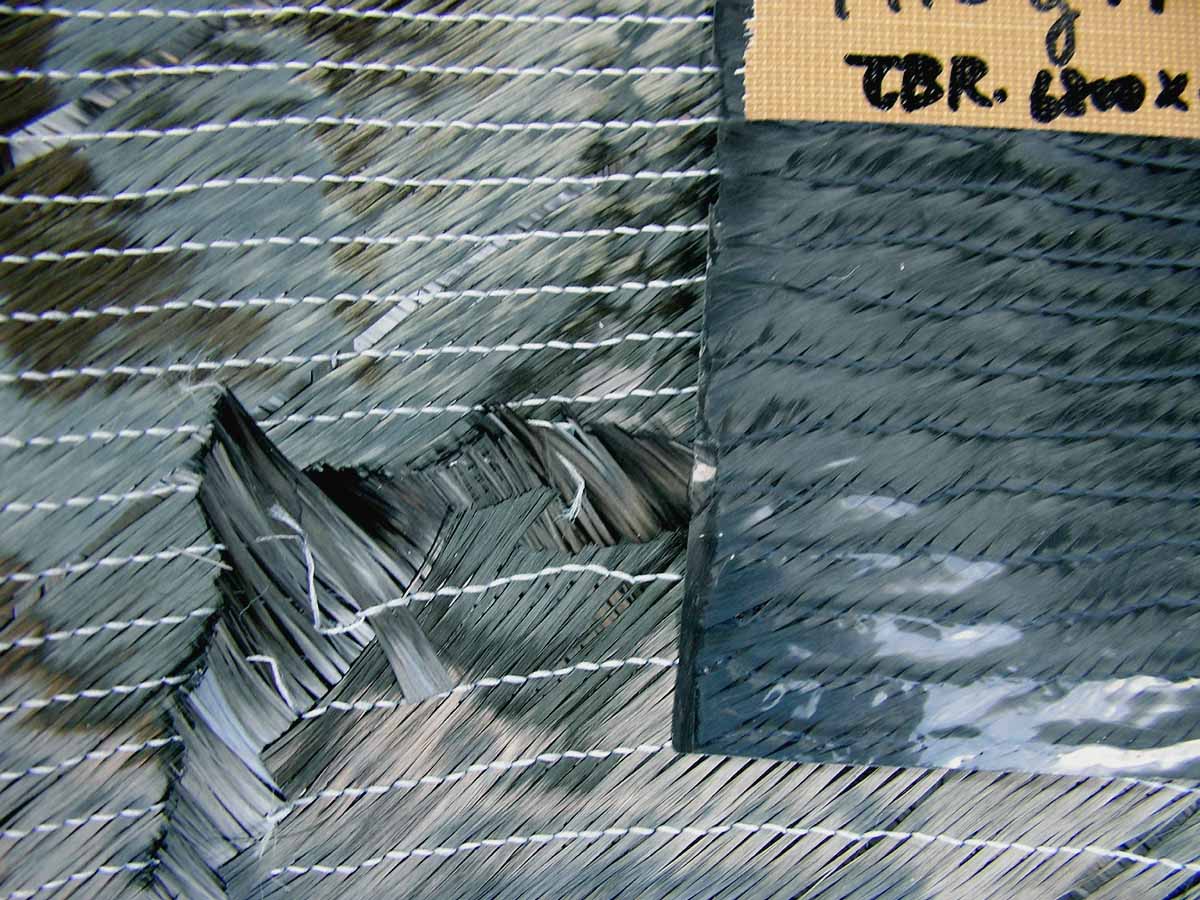

カーボンクロスのヤーンが・・バイアスに織られている・・裏&表で直角方向に糸が交差し、独特のカーボン光沢が魅力的なもの。
従来のカーボンクロスを2枚バイアスに積層するCFRP場合、このバイアス織りの1枚のカーボンクロスで・・より軽く&強いCFRP製作が新開発織りの目的らしい。

もちろん・・・エポキシも特級のハイグレード開発品で、ラミネートテストした。1プライ、2プライ、4プライ・・。
従来品のカーボンクロス5プライを・・折ってもいいですと・・エアリアルの選手に渡したら、見事にバキッと・・折られた。

この・・新タイプのバイアス織りのカーボンクロス4プライなら・・恐らく、びくともしない剛性感!!!
しかも、写真画像を拡大して、モニターで見ていたら・・ハンドレーアップにも係わらず、気泡の残りが全く無いほどに・・驚く

三次元曲面へのハンドレーアップ積層をどの様にすればいいのか・・楽しみ&苦しいところ・・・!!!



http://www.blenny.co.jp/rally_k/images/SANY0037-288.JPG

カーボン貼りの方法はどうすればいいのか・・決め手の・・工法案は無いのだが・・

1.カーボンクロスの仮止めをする・・瞬間接着剤ではなく、やっぱりエポキシ接着剤で・・。
2.これ用の急速硬化タイプの接着剤をモディファイする。
3.さらに、マグネットでカーボンクロスを押さえ込む。

4.板金に直接ハンドレーより、事前にカーボンラミネートパーツを製作して、
　このパーツを押さえの三次元曲面板パーツとして使ってしまう。
5.板金絞りのきついR箇所は、急速硬化タイプのブルーミックスシリコーンで
　押さえの三次元曲面ゲージを反転型取りして、形状あわせ・押さえ治具とする。

6.シリコーン押さえ治具にも、マグネット埋め込みをしてしまう。
7.真空バッグ工法の代替工法として、ポリエチシート貼りでゴムヘラしごき積層。

8.ボルト孔位置のあな形状確保対策・・キャップボルトストレート部分はめ込み・後抜き

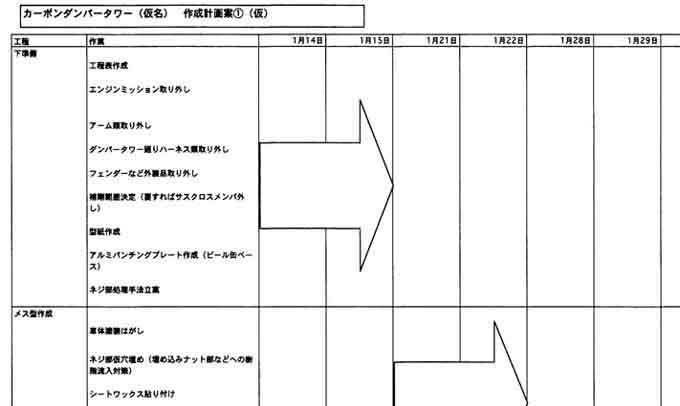

　自動車の改造施工準備・・消耗品・備品チェックリスト

• バイアスカーボン
• カーボン、クロス見本資料
• カーボン仮固定用接着剤
• GM-5520構造用接着剤
• GM-5520アルミ接着見本
• 厚手ポリエチシート
• ラミネート樹脂GM-6800
• GM-6800-X2
• ブルーミックス
• GM-8300
• ペコドメ君
• リケイザイNo.10
• マグネット
• アセトン
• 空き缶
•


• 電子天秤各種
• 温度計
• 6打点測定機
• セラミックヒーター
• 扇風機
• パテナイフ
• 熱処理用電灯類
• ハンマー
• 非接触温度計
• ベルトサンダー
• マルチマスター
• 　
• 　
• 　
• 　

• 紙コップ
• 使い捨ての紙の皿
• ガムテープ
• カメラ類
• 三脚類
• 延長コード
• ウエス
• ゴミ袋
• ハケ、へら
• 糸、メジャー
• キンチョール
• 軍手
• ビニ手袋
• 　
• 　

ラリー車の接着改造で使う・・今回のアルミ・金属用の構造接着剤「GM-5520」・・どれくらい強いのか・・確かめて!! もっともっとも出来るけど・・これ、コストパフォーマンス&安定性・・良好です。!!!
動画は、画像クリックにて、72.7MB/3分13秒 QuickTimePlayer ダウンロードサイト


http://blenny.ddo.jp/gm5520/rally_k_tataite_mov.htm

GM-5520関連・・エポキシ系構造用接着剤・・アルミ〜各種金属用接着剤

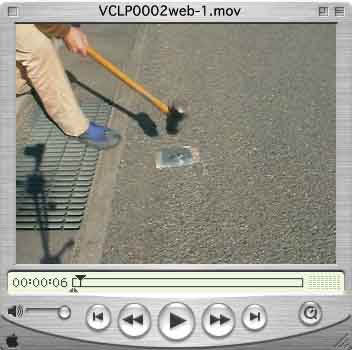

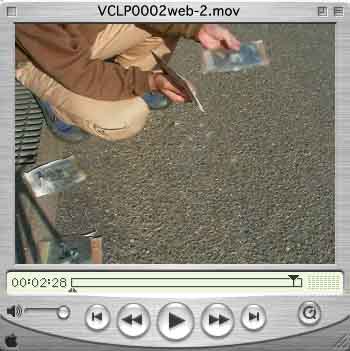

動画 65MB・・3分00秒　アルミ接着板を、たたいて、たたいて・・自動車修理部門/高橋石油・・
動画 144MB・・5分32秒　タイミングカバー修理の・・アルミ板接着・・たたいて、バーナーであぶって、壊して・・
動画 72.2MB・・3分13秒ラジエーター増設・・アルミ製作ブラケット接着・・タッピング併用の接着固定・・ハンマーでたたいて、壊して
